专利号：201120336404.X

• 产品特点：

1、代替传统票机，包括全部安装尺寸；

2、输入电源和出票信号接口与传统票机完全相同，可直接更换；

3、有无纸张检测功能，防止机器无纸时空打印；

4、单次连续退币4000票，单次连续退币大于4000票会长鸣报警，不能再退币；

5、退币SSR信号停止后，可自动打印出票，票值（比例）可设置成10、50、100、200；

6、票的张数=总票数÷票值+1或0（能除完就是0，除不完有余数为1）；

7、退币脉冲、票值、打印清晰度可根据一定范围内自由设置；

8、带时钟功能，通电时可自由设置，设置好有断电记忆功能。每次打印条形码时会印出当前时间；

9、数码管、蜂鸣器提示功能。数码管在无分值时自动熄灭，既省电又隐蔽；

10、只有独立程序升级接口、断电自锁功能；

• 产品特点：

1、代替传统票机，包括全部安装尺寸；

2、输入电源和出票信号接口与传统票机完全相同，可直接更换；

3、有无纸张检测功能，防止机器无纸时空打印；

4、单次连续退币4000票，单次连续退币大于4000票会长鸣报警，不能再退币；

5、退币SSR信号停止后，可自动打印出票，票值（比例）可设置成10、50、100、200；

6、票的张数=总票数÷票值+1或0（能除完就是0，除不完有余数为1）；

7、退币脉冲、票值、打印清晰度可根据一定范围内自由设置；

8、带时钟功能，通电时可自由设置，设置好有断电记忆功能。每次打印条形码时会印出当前时间；

9、数码管、蜂鸣器提示功能。数码管在无分值时自动熄灭，既省电又隐蔽；

10、只有独立程序升级接口、断电自锁功能；

    电子投币器配套使用的设施是条形码小票打印机。可以将相对应位置上的游戏分值，直接一键退票退到条形码小票打印机，通过热敏打印纸打印出全球唯一系列号加密小票。
凭加密小票到前台，通过和管理后台联网的条形码扫描仪扫描小票兑换礼品（任何一张小票兑换后，系统不再识别）。
场地机台就不再需要下分、退币装置了，避免一些政策上的麻烦。
条纹码小票打印机安装:将原票机拆卸，在原位置安装打印式票机。注意需将显示屏向上，并安装打印机背后的打印纸支架，安装固定牢固



      XL633电子币投币系统是2011年6月成功开发出的一款游戏机投币系统管理，是一款最适合目前游戏厅运行的投币管理系统。一币快捷投币上分，完全取代了上分刷卡，条纹码小票打印机退小票完全代替了退币下分。主要是有：老板卡，电子币，电子币投币器，条纹码小票打印机组成。

一、硬件设备：

   1. 电子币投币器：电子投币器是和我们电子币配套使用的专业投币器。当玩家把电子币投入到投币器时，我们的电子币投币器会把电子币中的信息读取出来，直接传递给机台主机。（如：玩家投的电子币充值的是10个游戏币，投币器会传输等于10个游戏币的脉冲给机台主机。一币多少分值取决于机台本身的设置）

   2. 电子币投币器安装：拆卸原机台上硬币式投币器后直接将电子币投币器安装于原投币器位置，无需钻孔已经改变机台设置。电子币投币器兼容所有标准游戏机台的投币器安装位置和数据传输线路，安装简便。

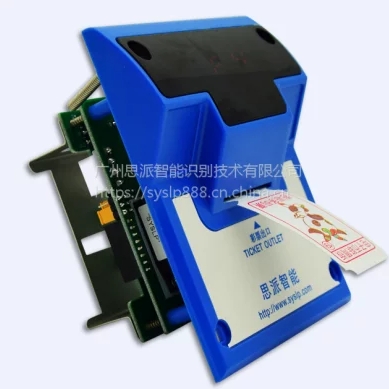

   3. 条纹码小票打印机：和电子投币器配套使用的设施是条形码小票打印机。可以将玩家相对应位置上的游戏分值，直接一键退彩票退到条形码小票打印机，通过热敏打印纸打印出全球系列号加密小票。玩家凭加密小票到前台，通过和管理后台联网的条形码扫描枪扫描小票兑换礼品（任何一张小票兑换后，系统不再识别）。场地机台就不再需要下分、退币装置了，避免一些政策上的麻烦。

   4.条纹码小票打印机安装:将原彩票机拆卸，在原位置安装打印式彩票机。注意需将显示屏向上，并安装打印机背后的打印纸支架，安装固定牢固。

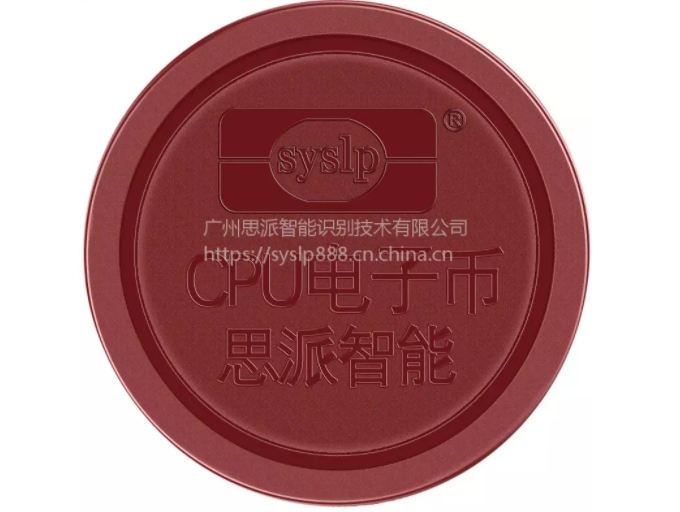

   5. 电子币。电子币是PVC材质，内置芯片的游戏机代币。外形和铁、铜材质的游戏机代币一样的圆形游戏币，外表可激光雕刻，丝印，根据客户需要定做。每张电子币都有全球的SN号。通过后台管理系统上的发卡机对电子币任意充值游戏币，一张电子币代替多个普通游戏机代币。场地不用上分、刷卡，直接投币一步完成，省事，省时，省人力。

二、电路连接：

1、电子币投币器与打印式彩票机有一段两芯的连线，必须连接稳固，端子头必须插入正确的接口。（详细连线请见电路连接图或说明书）

2、电子币投币器与机台连接线路可采用原有线路（设备包装中配有连接线），但必须在连通电路前确定机台原有接线的端子是否与包装内配线端子各电源极性相同，并确定机台传输电压为12V。其中最可能需要调整的是上币线，请根据包装内或连线图要求进行适当的跳线或接驳。

3、打印式彩票机与机台连接线可采用原机台线（包装内含有连线），但要确认机台原线各电源的极性，并确认12V的工作电压。

4、正确连接后，打印式彩票机屏幕显示“0”，打印式彩票机与电子币投币器连接不正常时彩票机会提示“F4”错误。请重查电路连接并重启。
